Smide Manipulator Tillverkare

Specifikationer


1. flytta framåt / bakåt; rotera 360 grader
2. gripare: klämma & släpp; vrid 360 grader; parallellt stiger och sänker; luta upp och ner

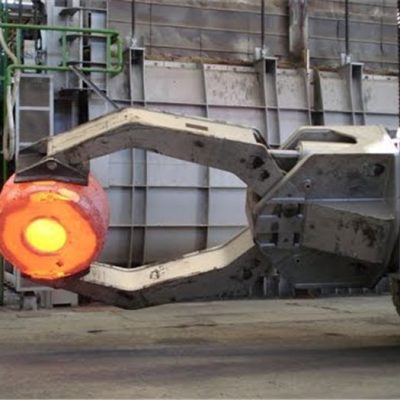

3 ton Hydraulisk smide manipulator Introduktion

Vi är den bästa professionella tillverkningen av smide manipulator i Kina. Våra senaste modeller av smide-manipulator är mer avancerade och förbättrade på grundval av den tyska DDS-ingen-spår manipulator. De används huvudsakligen för olika typer av fria smidningsprocesser, bra för att hålla axelliknande smidningsdel och ämne för smide med elektrisk-hydro-hammare och snabbsmidningspress. De kan också användas för stapling av arbetsstycket, hantering av matris och armatur / verktyg. Om speciell klämma är utrustad kan de också göra många andra jobb. Därför, genom att använda vår smide manipulator, kan produktionseffektiviteten förbättras kraftigt, glömmer kvalitetssäkrade, befria arbetarna från tungt arbete, göra smidan som producerar processmekanisering.

I. Konfigurering och karaktär av manipulatorn:

Vi har två olika typer av manipulator: rak linje rörelse manipulator och rotation rörelse manipulator.

1. Rätt linje rörelse manipulator kan göra 5 åtgärder
1). Huvudmaskinen går framåt / bakåt.
2). Gripper klämma och släpp.
3). Gripper roterar 360 ° medurs / moturs.
4) griparmen stiger och sänks parallellt.
5). Gripparmen lutar upp och ner

2. rotationsrörelse manipulator kan göra 6 åtgärder:
1). Huvudmaskinen går framåt / bakåt.
2). Rotorn roterar ± 160º.
3). Gripper klämma och släpp.
4). Gripper roterar 360 ° medurs / moturs.
5). griparmen stiger och sänks parallellt.
6). Gripparmen lutar upp och ner.

II. Drive of manipulator:

1). Huvudmaskinen drivs med hydraulmotor.
2). Stigande / lutande drivning med fyra spakar hydraulcylindrar.
3). Tornrotation med hydraulmotor och rotationslager antar växellåda av öppen typ.
4). Griphuvudets rotationsdriv med hydraulmotor.
5). Gripklämma och frigör drivning med hydraulcylindrar tryckande

III. Huvudsakliga tekniska data

1. lastkapacitet 3 ton

2. gripande vridmoment. 7,5 ton * meter

3. Gripöppning för rundstångdiameter (min / max) ø 100 — ø 700 mm

4. Gripöppning för kvadratisk barstorlek: 120–600 mm

5. Krabbagrippsöppning för hålstorlek: 0 — ø 1200mm

6. Gripaxelns centrumhöjd: 800-1700 mm

7. Gripaxelns förlängningsområde: 1600mm

8. spåravstånd (mitt) 2000mm

9. Grippens rotationshastighet: 0 ~ 30 rpm

10. Grippens minsta rotationsdiameter: ø1200mm

11. parallellt stigning / lägre hastighet: 9m / min

12. lutningshastighet: 6 m / min

13. Gripramens lutningsvinkel (upp / ner): 7 ° / till marken

14. tornrotationsvinkel: ± 160 °

15. tornets rotationshastighet: 0-5 varv / minut

16. huvudmaskinens hastighet: 0 ~ 40m / min

17. kontrollbord övre mitten eller markdrift

18. drift hydraultryck 12-16MPa

19.överallt dimension 6000 * 2960 * 2550mm

20. vikt ca 20 ~ 22 ton
